- 產品描述
-
技術特點
●支持軸向進給(In- Feed)磨削原理和深切緩進給(Creep- -Feed)磨削原理(選配) ;
●軸向進給(In- -Feed)式磨削時，設備最大加工直徑可達12英寸;
●可選配單測頭式測量儀和雙測頭式測量儀;
●可帶框架磨削異形片，設備最大可對應12英寸的框架;
●根據預算可自由選配不同尺寸(8、12英寸)不同結構(空氣、 機械)軸系，可定制性強;
●可選配在線油石修整，可快速有效恢復砂輪自銳性;
●單軸單承片臺小型自動減薄機。

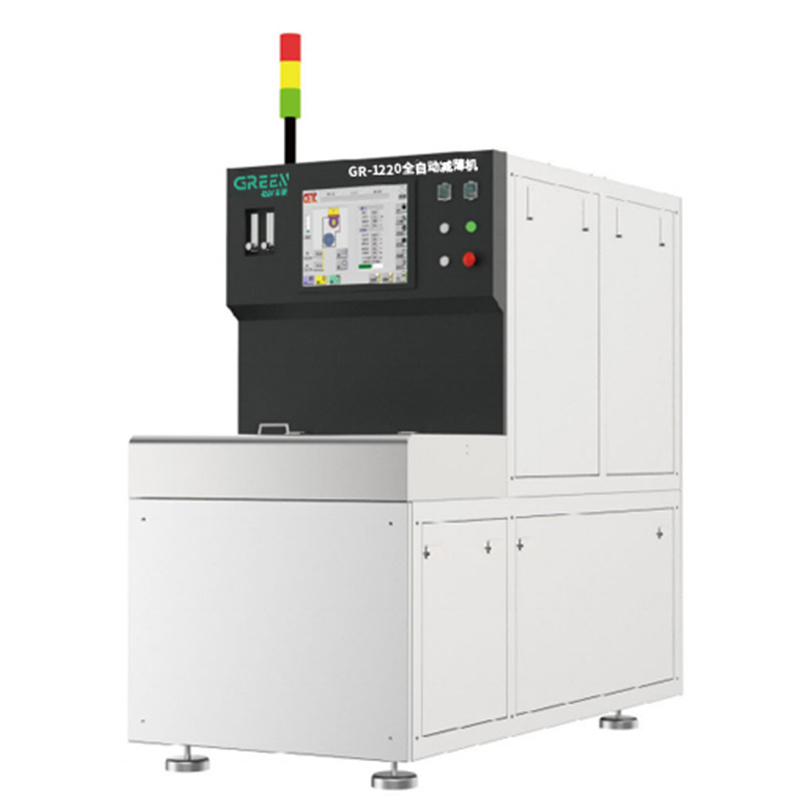

性能指標自動減薄機
GR-1220
最大加工物尺寸
Φ300mm
主軸
主軸數量
1
輸出功率
7.5/5.5KW
轉速
500-2500/1000-6000rpm
Z軸
行程
120mm
進給速度
0.00001?0.08mm/s
最大返回速度
50mm/s
分辨率
0.1pm
承片臺數量
1
工作臺轉速
0-300rpm
減薄精度
片內厚度偏差
<3μm
片間厚度偏差
<±3μm
表面粗糙度Ra
<0.2μm （2000#Grinding wheel, Si）
測量儀
測量范圍
0-1800pm（選配）
分辨率
0.1pm（選配）
重復精度
±0.5pm（選配）
其他規格
外形尺寸(WxDxH)
860mmx1834mmx1715mm
設備重量
≈1700 kg
